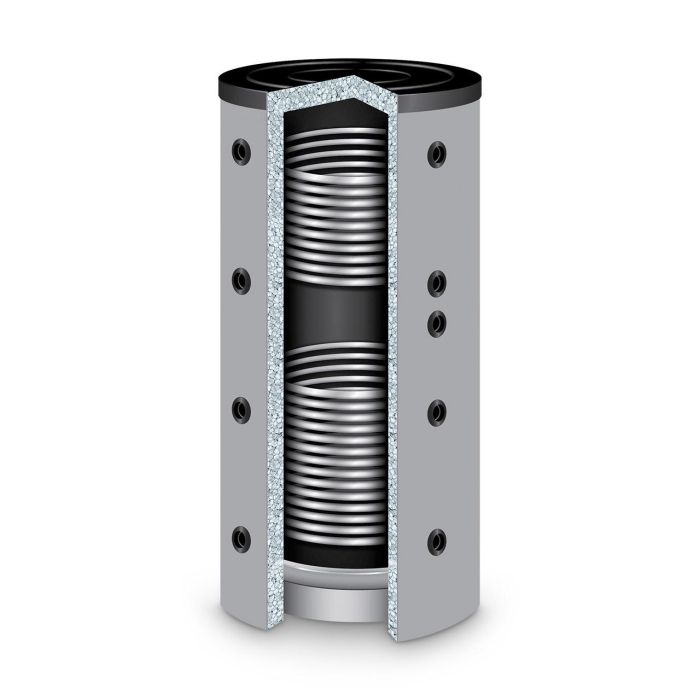

Pufferspeicher TWL Typ PR2, 2000 l mit 2 Wärmetauschern
Pufferspeicher TWL Typ PR2 2000 - Unterstützt Ihre Heizungsanlage
Der Pufferspeicher PR2 mit ausreichenden Anschlüssen werden für Heizungswasser in Verbindung mit Heizungs- und Solarthermieanlagen. Sowohl Behälter als auch Glattrohr-Wärmetauscher sind aus hochwertigem Qualitätsstahl S235JRG2 nach DIN 4753 und Euronorm EN 12897 gefertigt. Die Glattrohr-Wärmetauscher sind fest in dem Pufferspeicher eingeschweißt. Für die Gewährleistung einer optimalen Montage sind die Muffen des Pufferspeicher in einem Winkel von 100° angeordnet. Dadurch ist auch die Verbindung mit mehreren Pufferspeicher möglich. Der Pufferspeicher PR2 kann optional mit einer von 2 Isolierung ummantelt werden.
Details:
- Isolierung ist optional erhältlich
- Pufferspeicher mit zwei integrierten Glattrohr-Wärmetauschern
- Muffenanordnungen im 180°- Winkel
- Wärmespeicher ausschließlich befüllt mit Heizungswasser
- dient zum Ausgleich zwischen erzeugter und verbrauchter Wärmeleistung
- Systemkomponenten zur Wärmeerzeugung können weitgehend unabhängig vom Verbrauch betrieben werden
- für viele Heizquellen ergibt sich hierdurch ein besseres Betriebsverhalten mit günstigerem Wirkungsgrad
- gefertigt aus Qualitätsstahl S235JR+AR nach DIN 4753 u. DIN EN 12897
- Behälter innen roh, außen grundiert
- verfügt über viele Anschlussmöglichkeiten
Abmessungen und technische Daten:
| Bezeichnung * | 2000 | |
|---|---|---|
| Durchmesser ohne Isolierung | mm | 1150 |
| Höhe ohne Isolierung | mm | 2105 |
| Kippmaß ohne Isolierung | mm | 2184 |
| Glattrohr-Wärmetauscher (unten) | m² | 4,8 |
| Inhalt Rohrschlange (unten) | Ltr. | 30,2 |
| Glattrohr-Wärmetauscher (oben) | m² | 2,7 |
| Inhalt Rohrschlange (oben) | Ltr. | 16,9 |
| zulässiger Druck | bar | 4,5 Pufferspeicher 16,0 Glattrohr- Wärmetauscher |
| zulässige Temperatur | °C | 0 - 95 Pufferspeicher 0 - 110 Glattrohr- Wärmetauscher |
| Gewicht mit Isolierung | kg | 364 |
* Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider
Anschlussmaße:
| Bezeichnung * | 2000 | ||
|---|---|---|---|
| A | Höhe | mm | 375 |
| Anschluss | IG | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | |
| B | Höhe | mm | 820 |
| Anschluss | IG | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | |
| C | Höhe | mm | 1345 |
| Anschluss | IG | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | |
| D | Höhe | mm | 1755 |
| Anschluss | IG | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | |
| E | Höhe | mm | 1150 |
| Anschluss | IG | Rp 1 1/2" | |
| VL 1 (WT unten) | Höhe | mm | 1095 |
| Anschluss | IG | Rp 1" | |
| RL 1 (WT unten) | Höhe | mm | 375 |
| Anschluss | IG | Rp 1" | |
| VL 2 (WT oben) | Höhe | mm | 1755 |
| Anschluss | IG | Rp 1" | |
| RL 2 (WT oben) | Höhe | mm | 1215 |
| Anschluss | IG | Rp 1" | |
| H | Höhe | mm | 2105 |
| Anschluss | IG | Rp 1 1/2" | |
* Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider
Optionale Isolierungen:
| ÖkoLine-C | ÖkoLine-B | ||
|---|---|---|---|
| Bereitschafts- Wärmeaufwand | kWh/24 h | 4,20 | 2,70 |
| Warmhalte- Verlust | W | 175,0 | 112,5 |
| Durchmesser mit Isolierung | mm | 1350 | 1390 |
| Höhe mit Isolierung | mm | 2155 | 2205 |
| Gewicht | kg | 23 | 25 |
Technische Änderungen und Irrtümer vorbehalten.
| Hersteller Art. Nr | PR2.2000 |
|---|---|
| Hersteller | TWL Technologie |
| Speichervolumen | 2000-5000 Liter |
| Gewicht (kg) | 364 |
